Ribbskaltak, musikpaviljong

Abstract

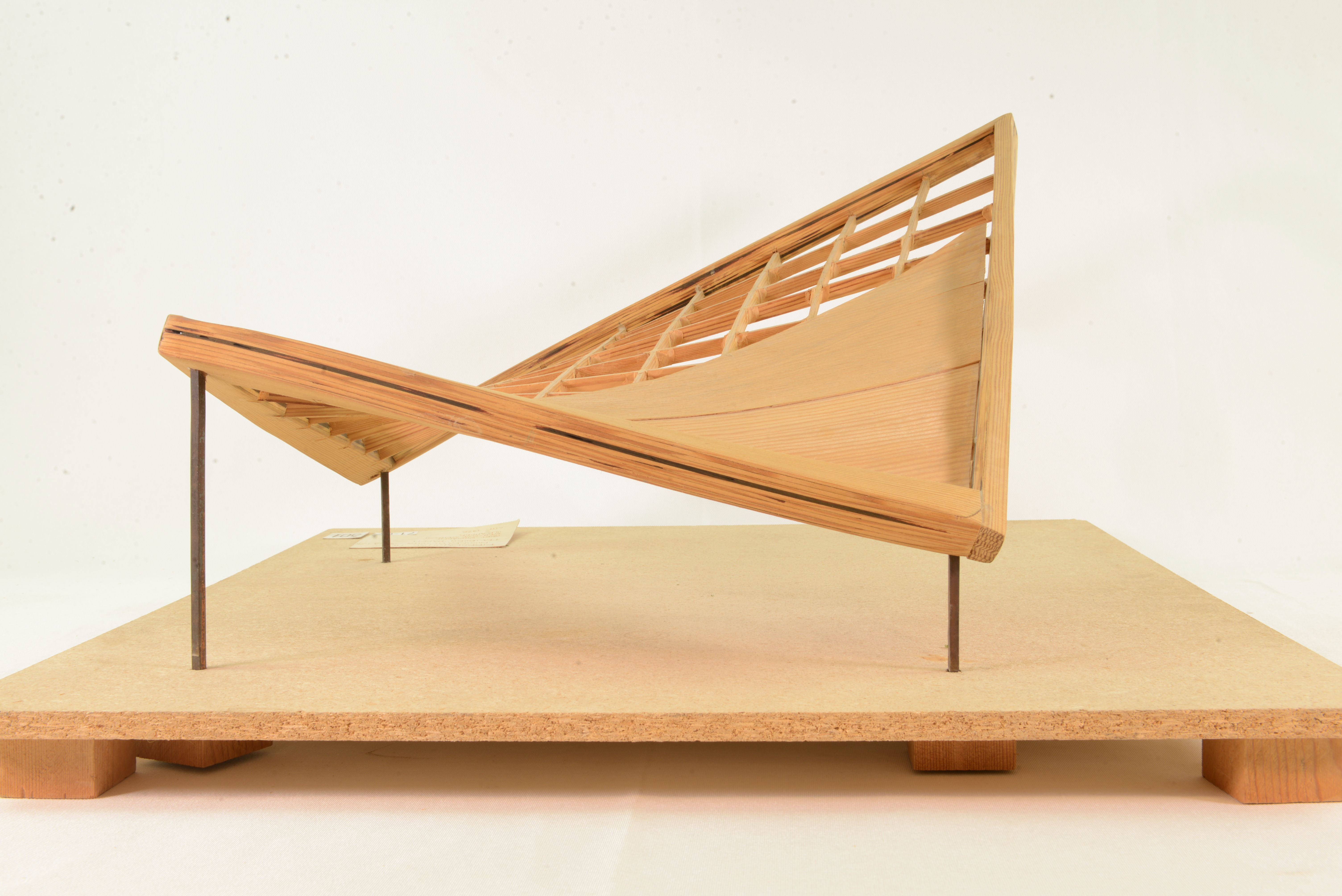

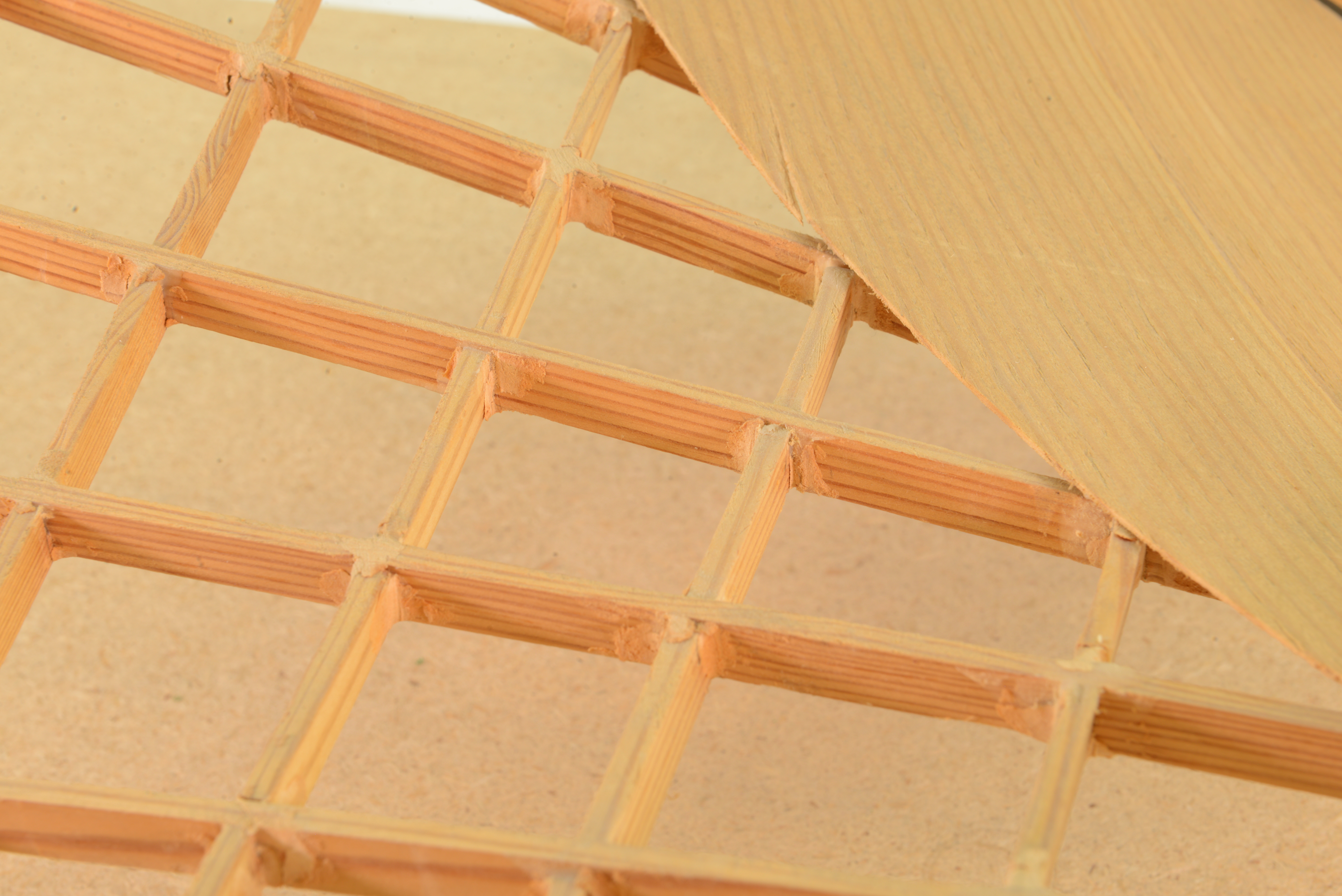

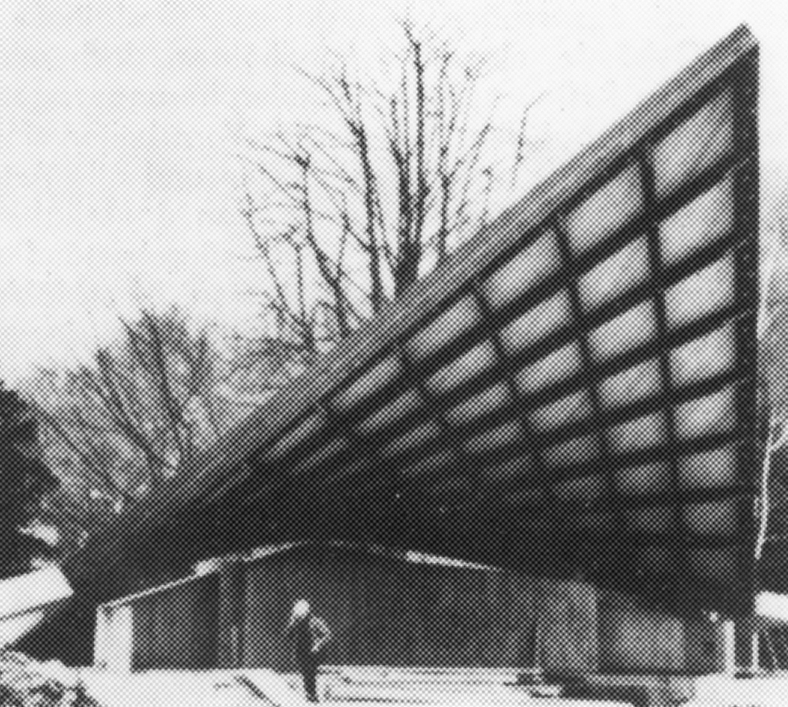

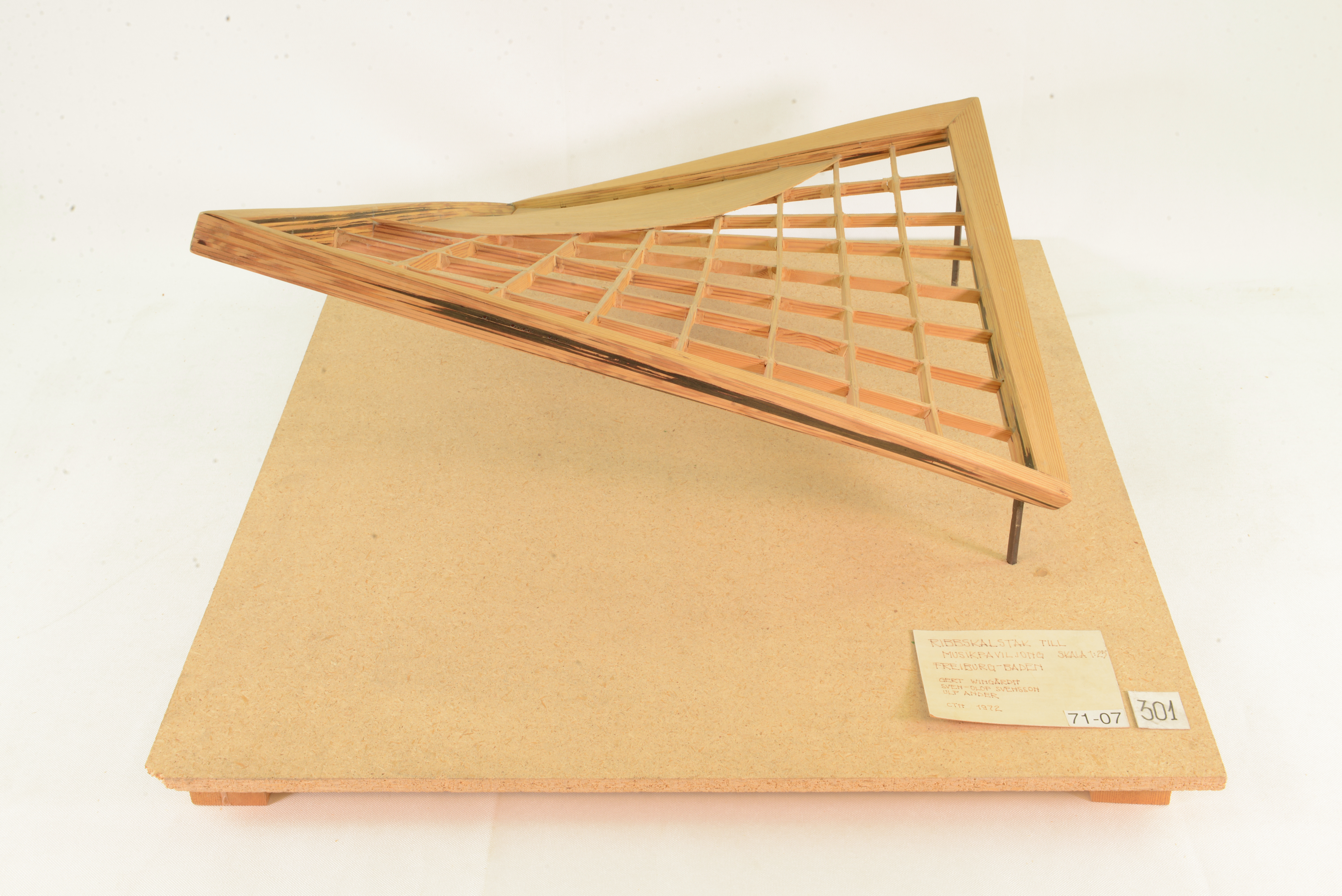

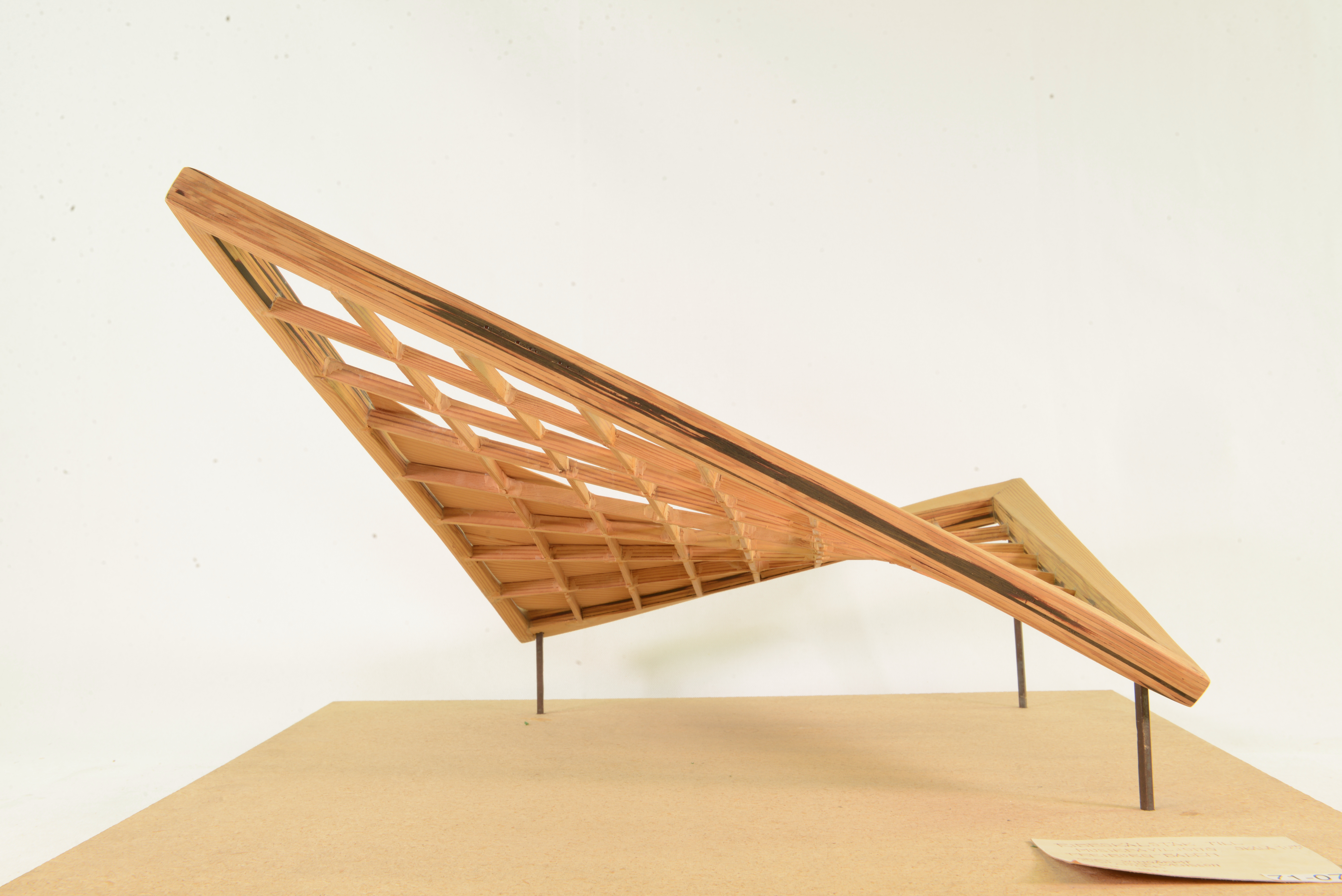

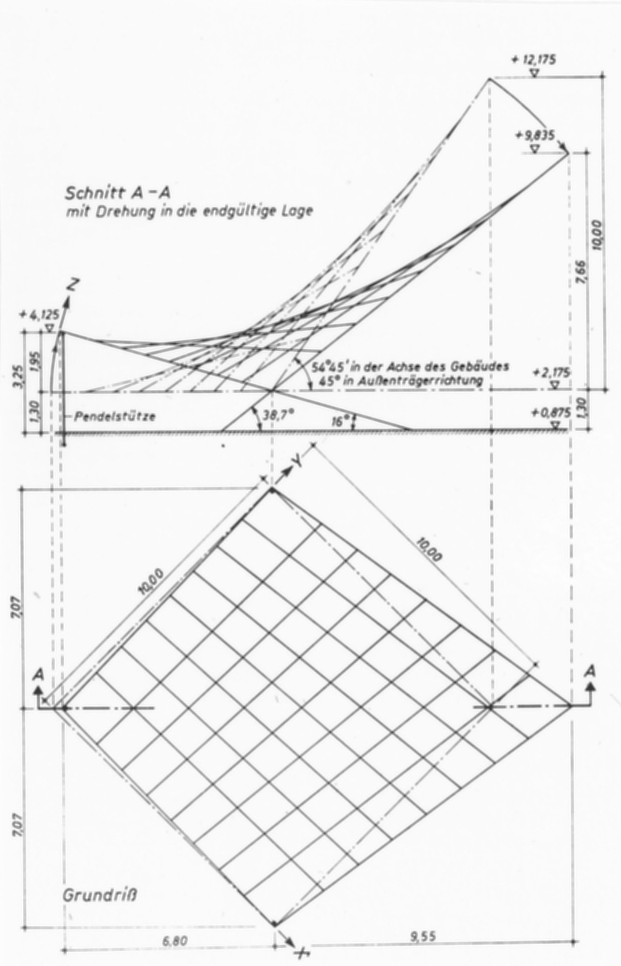

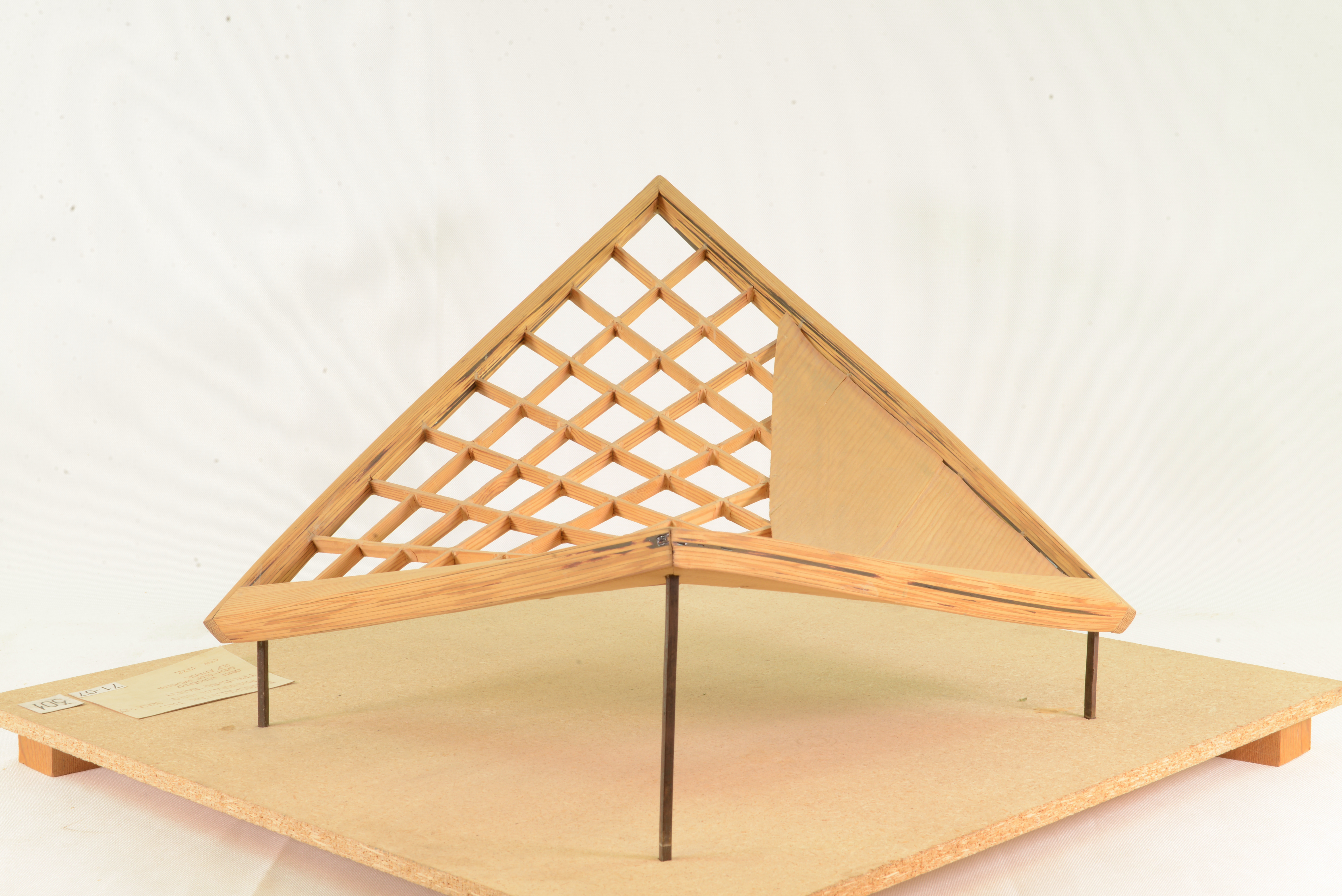

Modellen visar ett skaltak över en musikpaviljong, byggd 1969 i Freiburg-Baden i Tyskland. Taket har formen av en hyperbolisk parabeloid med markprojektionen av en kvadrat på 10 x 10 m. Taket stöder mot två stöd, som formats som en förlängning av ramen. Vid den lägsta högpunkten finns ett pendelstöd, för att hålla konstruktionen i läge vid ensidiga belastningar. Ram och ribbor av limträ är vridna, för att möta det överliggande flerlagriga skaltaket vinkelrätt.
