Frilagerbyggnad, sektion

Abstract

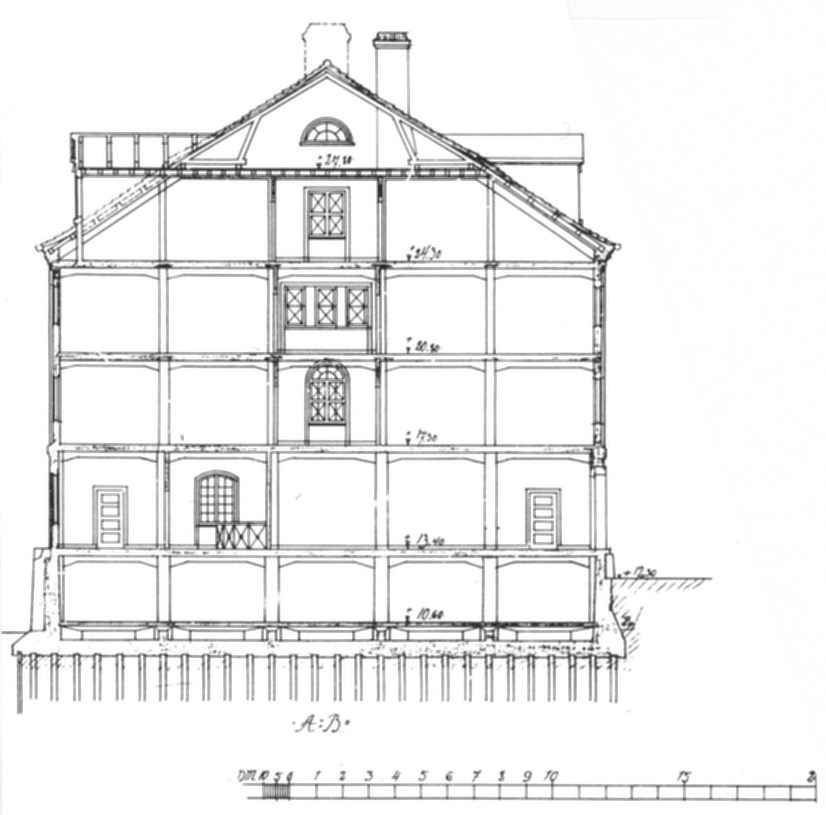

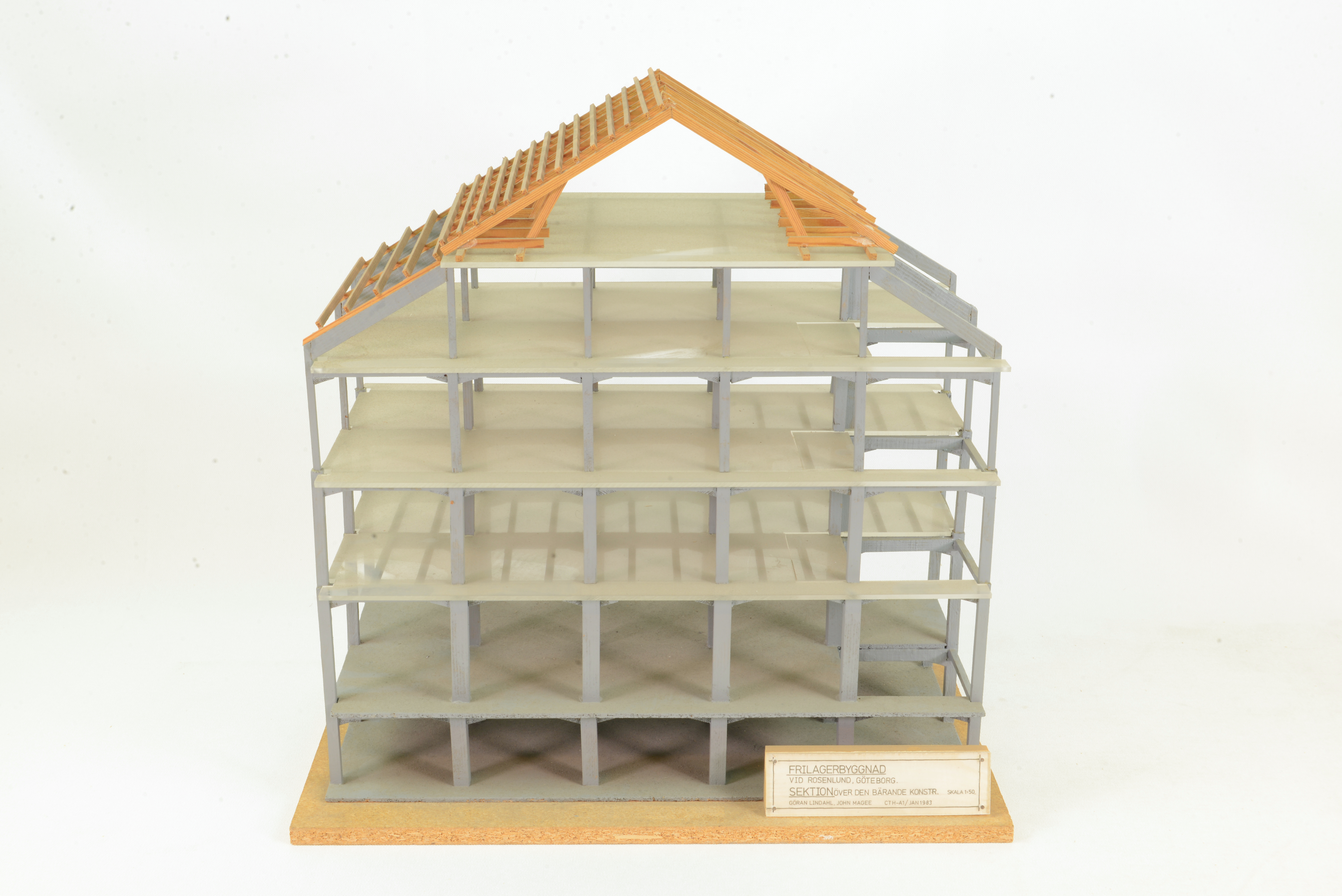

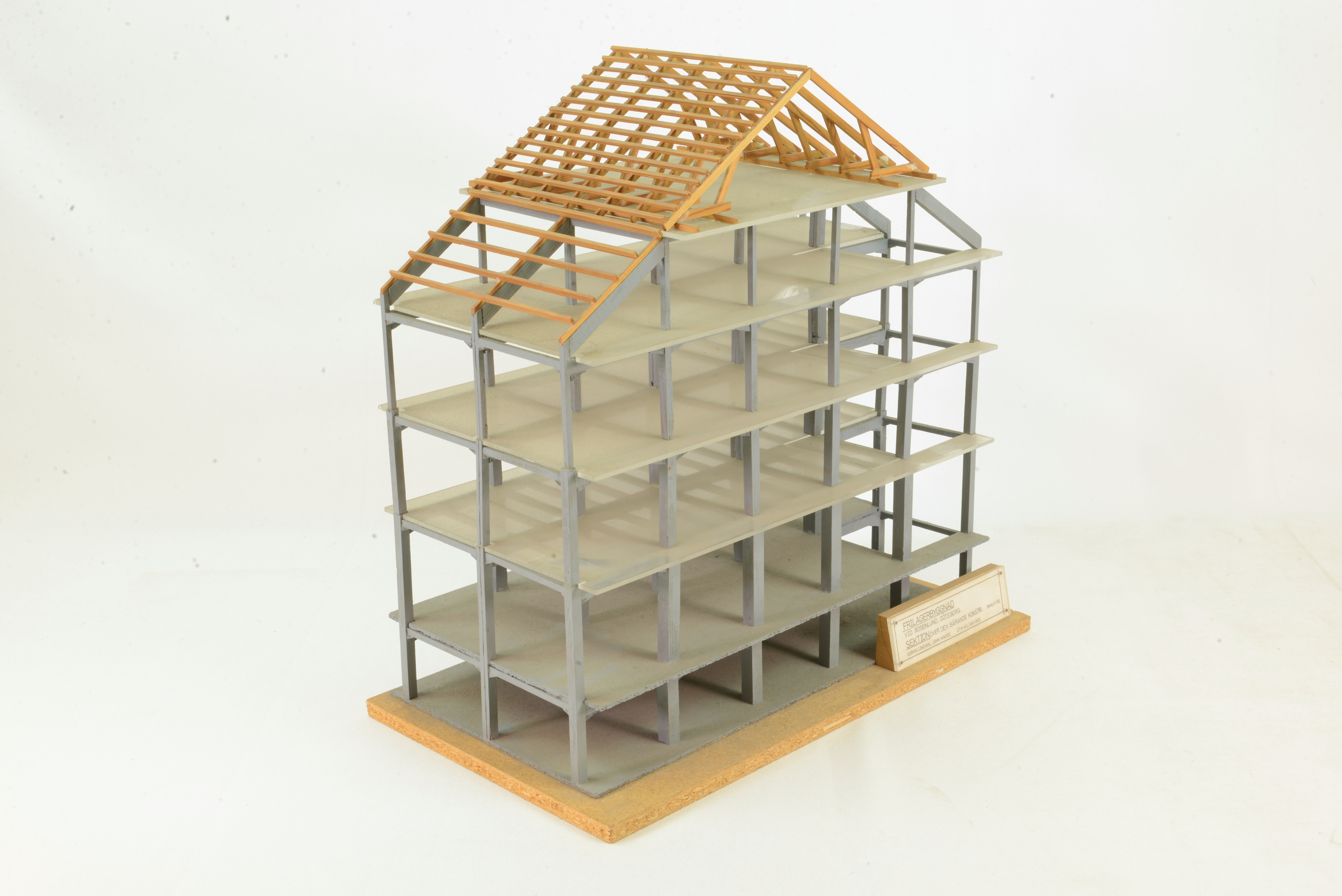

Modellen visar frilagerbyggnadens sektion. Pelar- och balkkonstruktionen förstyvas av två gjutna trapphus och två hisschakt. Källarvåningen har en invändig höjd av 2,8 m och de fyra lagervåningarna varierar mellan 3,9 och 3,5 m. Byggnadens pelarsystem är uppbyggt efter ett modulsystem med 4,435 m som centrummått i längdled och 4,1 m på bredden. I längdled är balklaget uppdelat i tre fristående enheter mellan vilka temperaturrörelser kan tagas upp. Takstolen är från takfot till takfallets knäckning av armerad betong. Den övre delen består av en vanlig svensk takstol av trä.
